Guide de configuration de modem/routeur pour le xDSL Rézine

    TP-Link TD-W9970

    Se connecter au modem

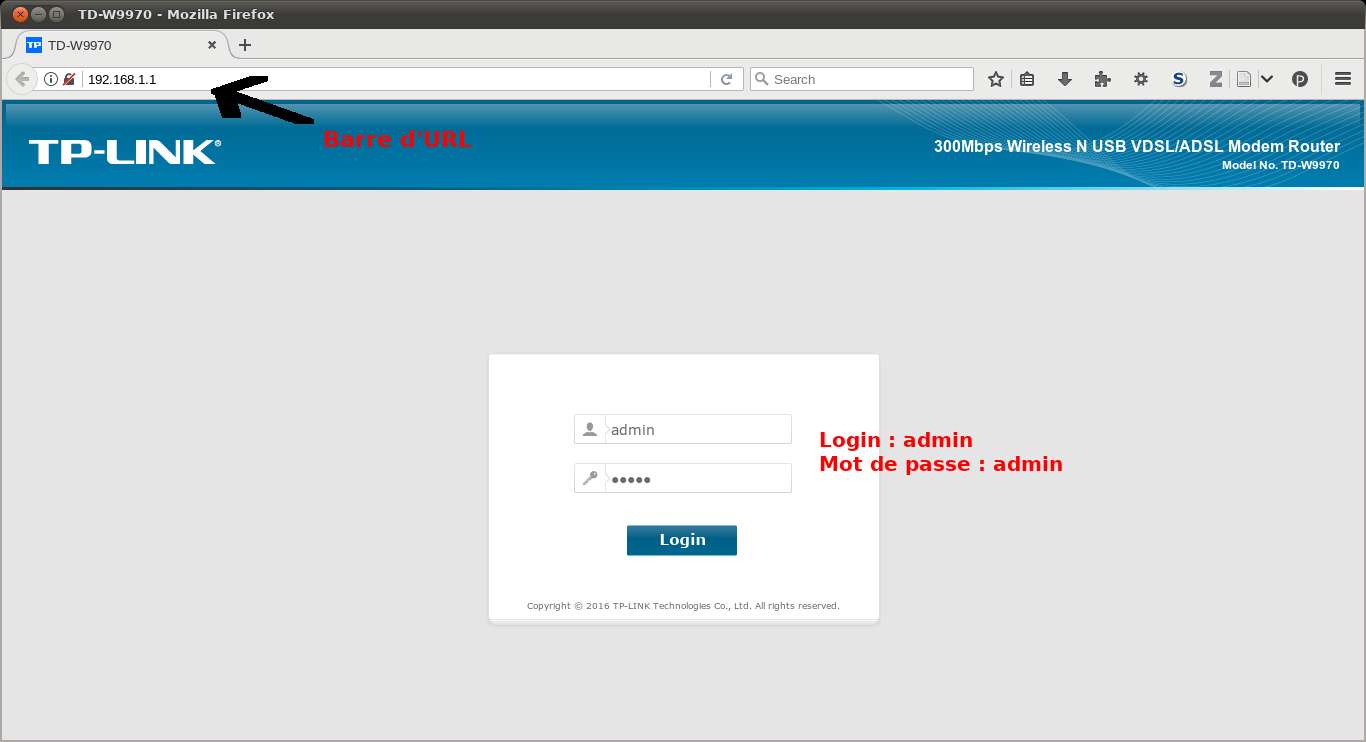

    • Ouvrir un navigateur web.
    • Dans la barre d’URL, entrer l’adresse 192.168.1.1
    • Renseigner le nom d’utilisateur admin et le mot de passe par défaut admin

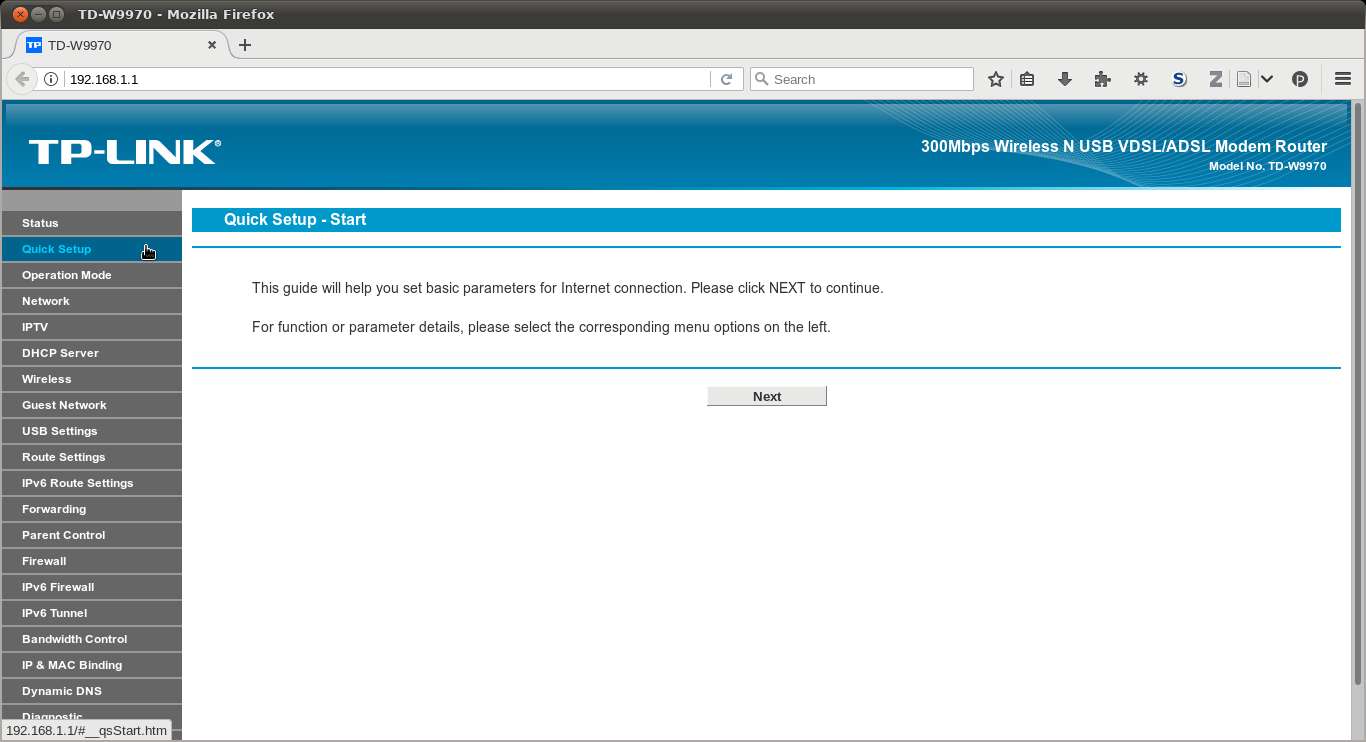

    Choisir l’onglet “Quick setup” dans le menu

    • Cliquer sur l’onglet “quick setup”
    • Cliquer sur “Next”

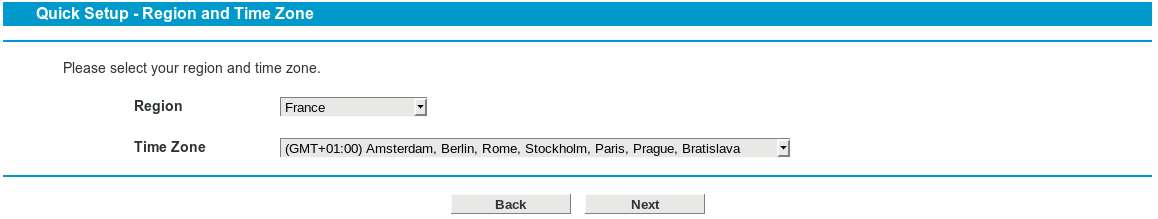

    Quick setup - Time zone

    Quick setup - Auto detection

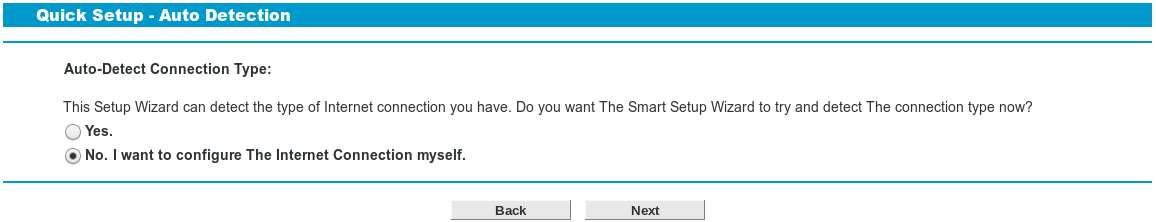

    • Choisir l’option No, I want to configure the Internet Connection myself

    Quick setup - DSL

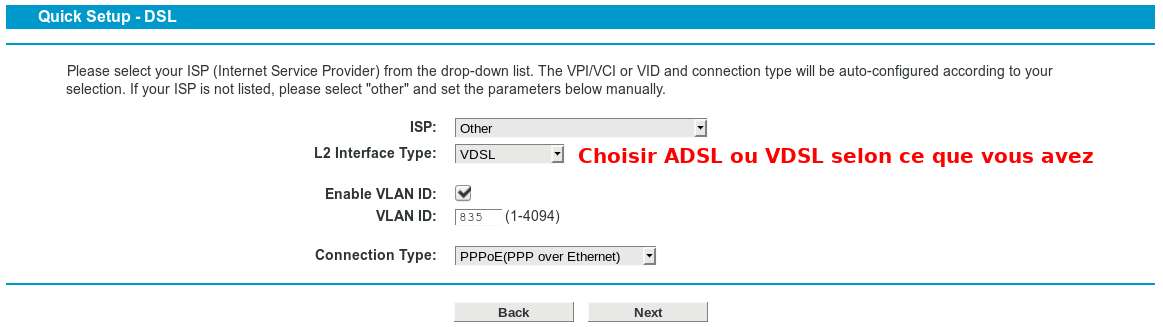

    • Pour une connexion VDSL :

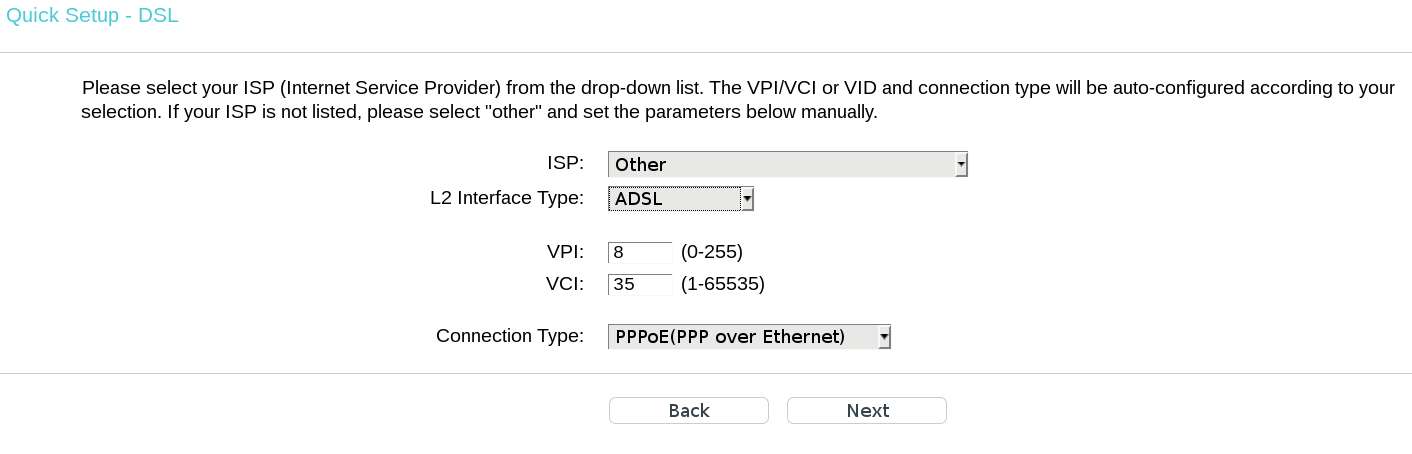

    • Pour une connexion ADSL :

    Quick setup - PPPoE

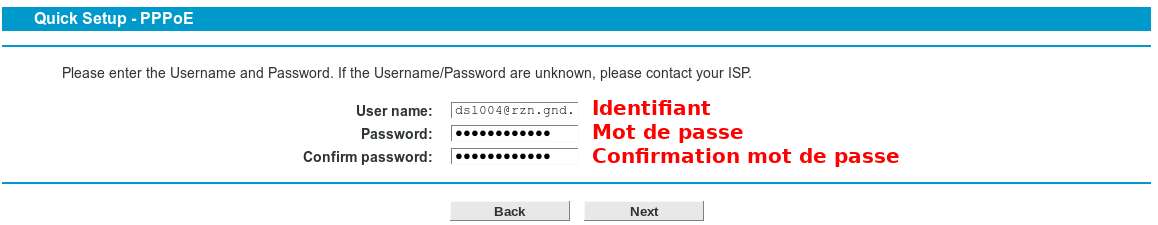

    • Rentrer l’identifiant et le mot de passe que l’on vous a donné

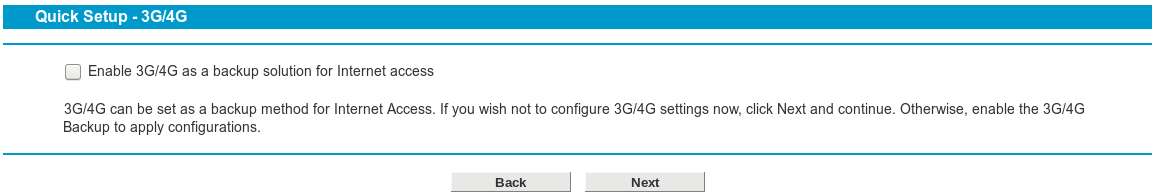

    Quick setup - 3G/4G

    • Ne rien cocher… On s’en fout.

    Quick setup - Wireless

    • Si vous ne voulez pas le WiFi
      • sélectionner Disable
      • cliquer sur Next
    • Si vous voulez le WiFi
      • sélectionner Enable
      • choisissez le nom du réseau

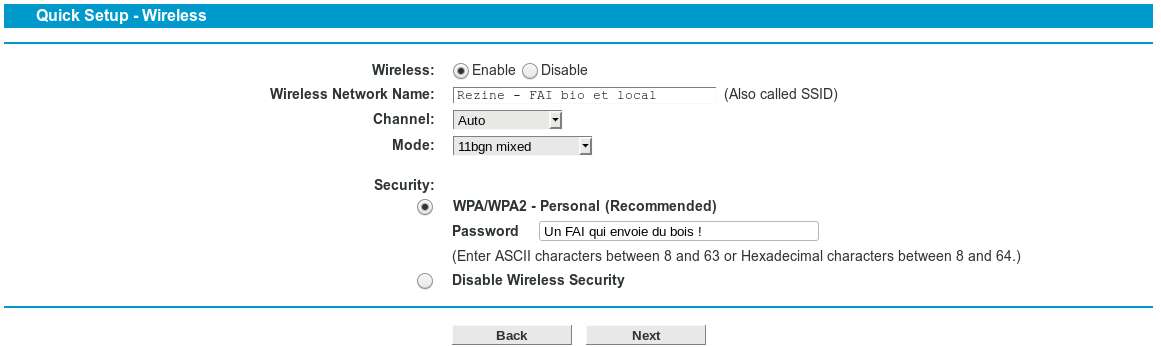

      • remplir les options telles qu’indiquées sur l’image
      • choisissez un bon mot de passe (ou faites du WiFi ouvert ;) )

    Quick setup - Confirm

    • Vérifiez les informations, et cliquez sur Confirm

    Activation IPv6 - Network / WAN settings

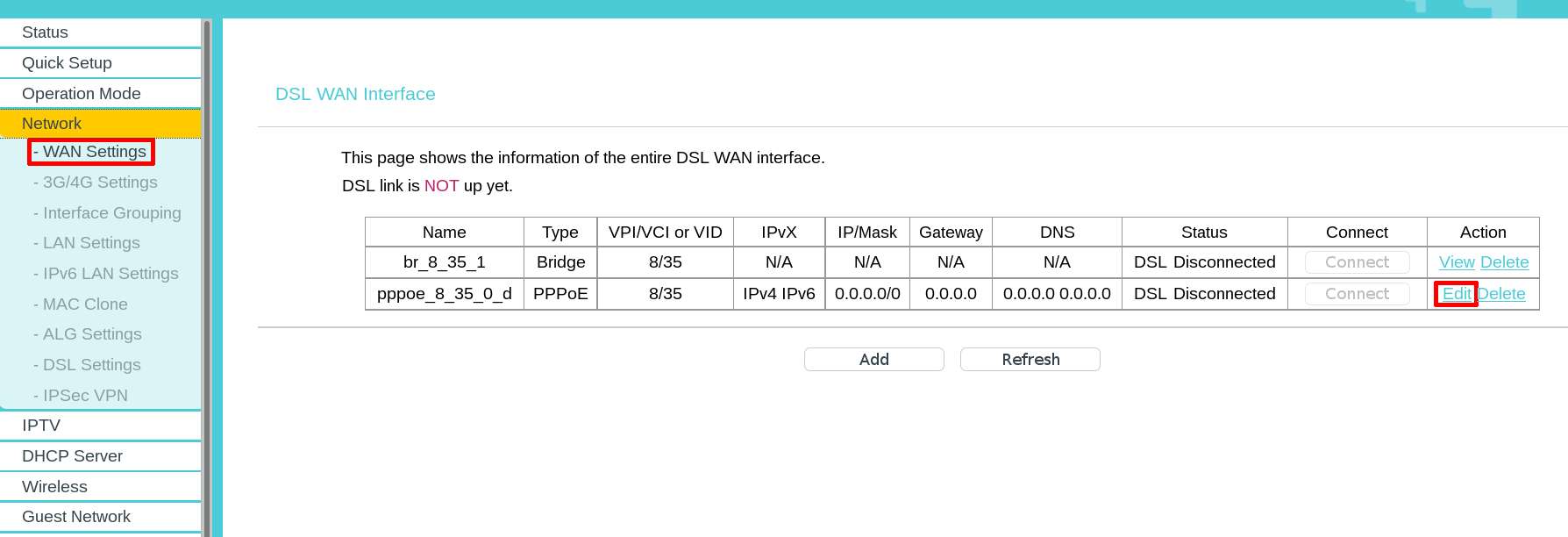

    • Pour activer IPv6, allez dans Network / WAN settings, puis cliquez sur “Edit” sur la ligne de la connexion PPPoE.

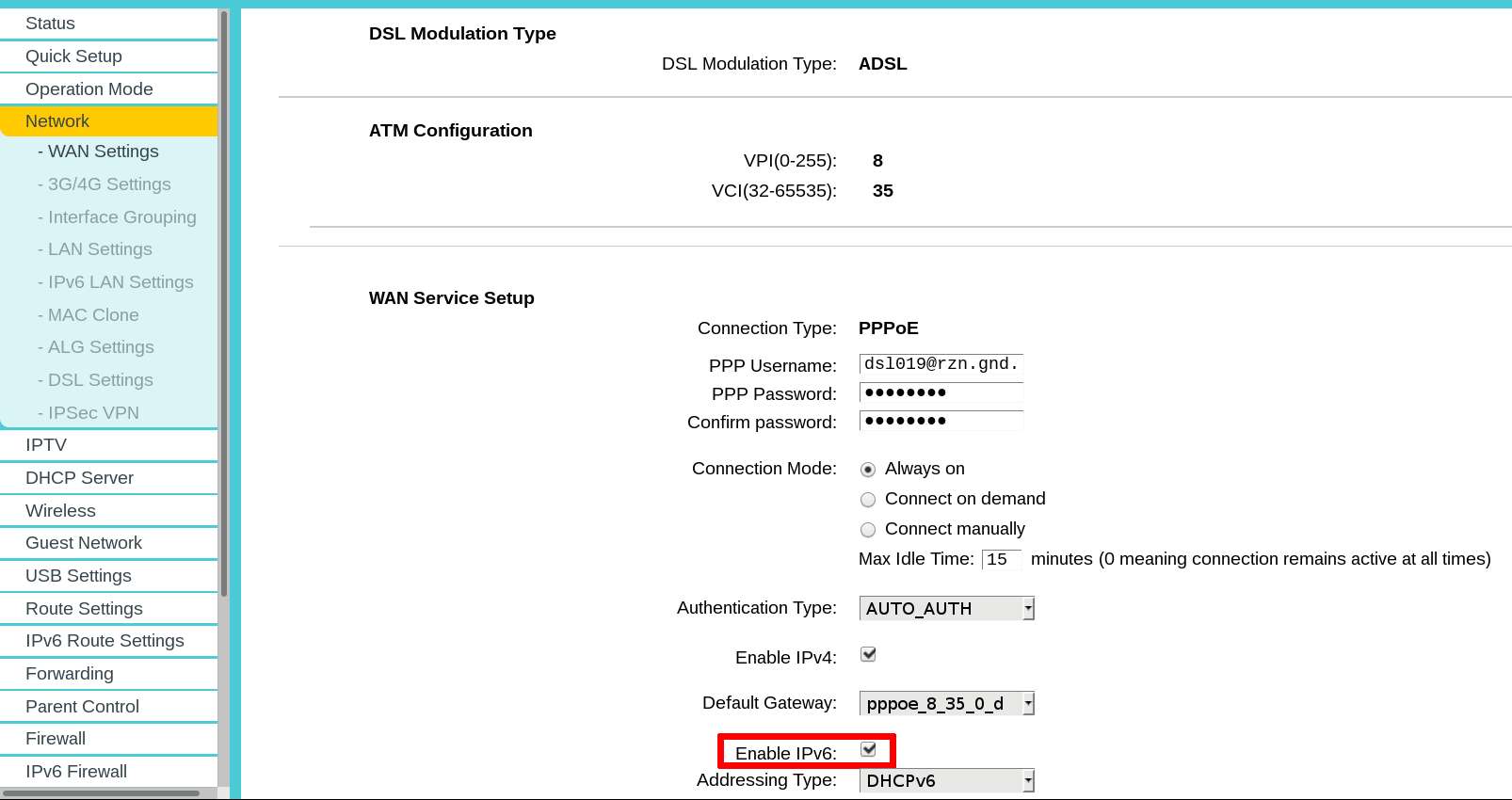

    • Descendre et cocher la case “Enable IPv6”, puis sauvegardez.

    Modem-routeur OpenWrt

    Cette configuration s’applique pour les modems ADSL ou VDSL supportés par OpenWrt, ce qui est relativement rare. On trouve notamment le Netgear DM200 ou les TP-Link W8970 / W9970 / W9980 : voir https://www.ffdn.org/wiki/doku.php?id=modem.

    Dans tous les cas, il s’agit d’un usage avancé, et il est conseillé de bien maitriser la ligne de commande et de connaître un peu OpenWrt !

    On suppose l’utilisation d’une version récente d’OpenWrt (18.06), il peut y avoir quelques différences avec des versions plus anciennes.

    Configuration VDSL

    Pour une ligne VDSL, voilà la configuration à ajouter / modifier dans /etc/config/network :

    config dsl 'dsl'
    option annex 'a'
    option ds_snr_offset '0'
    option line_mode 'vdsl'
    option xfer_mode 'ptm'

config interface 'lan'
    # Les autres options sont à garder
    option ip6assign '64'

config interface 'wan'
    option ifname 'dsl0.835'
    option proto 'pppoe'
    option keepalive '10 20'
    option username 'dslXXX@rzn.gnd.dslnet.fr'
    option password 'monmotdepasse'
    option ipv6 'auto'

config interface 'wan6'
    option ifname '@wan'
    option proto 'dhcpv6'

    Le login et mot de passe PPP sont à prendre depuis https://ambre.rezine.org.

    Pour des versions plus anciennes de OpenWrt ou LEDE, l’interface peut s’appeler “ptm0” au lieu de “dsl0”.

    Pour appliquer la configuration, lancer /etc/init.d/network reload ou rebooter.

    Configuration ADSL

    Pour une ligne ADSL, voilà la configuration à ajouter / modifier dans /etc/config/network :

    config atm-bridge 'atm'
    option payload 'bridged'
    option nameprefix 'dsl'
    option encaps 'vc'
    option vci '35'
    option vpi '8'

config interface 'lan'
    # Les autres options sont à garder
    option ip6assign '64'

config interface 'wan'
    option ifname 'dsl0'
    option proto 'pppoe'
    option keepalive '10 20'
    option username 'dslXXX@rzn.gnd.dslnet.fr'
    option password 'monmotdepasse'
    option ipv6 'auto'

config interface 'wan6'
    option ifname '@wan'
    option proto 'dhcpv6'

    Le login et mot de passe PPP sont à prendre depuis https://ambre.rezine.org.

    Pour appliquer la configuration, lancer /etc/init.d/network reload ou rebooter.

    Routeur OpenWrt avec un modem séparé

    Dans cette configuration, le modem et le routeur sont séparés :

    • le modem est en mode bridge (par exemple un D-Link DSL-320B)
    • le routeur fonctionne sous OpenWrt

    Il faut donc dans un premier temps configurer le modem pour le mettre en mode bridge, ce qui dépend du modèle de modem. Pour de l’ADSL il faut également configurer VPI 8 / VCI 35, et pour du VDSL il faut configurer le VLAN 835.

    Pour le routeur sous OpenWrt, voilà la configuration à ajouter / modifier dans /etc/config/network :

    config interface 'lan'
    # Les autres options sont à garder
    option ip6assign '64'

config interface 'wan'
    option ifname 'ethX'
    option proto 'pppoe'
    option keepalive '10 20'
    option username 'dslXXX@rzn.gnd.dslnet.fr'
    option password 'monmotdepasse'
    option ipv6 'auto'

config interface 'wan6'
    option ifname '@wan'
    option proto 'dhcpv6'

    L’interface ethX est à adapter, il faut mettre le nom de l’interface branchée au modem. Le login et mot de passe PPP sont à prendre depuis https://ambre.rezine.org.

    Pour appliquer la configuration, lancer /etc/init.d/network reload ou rebooter.
